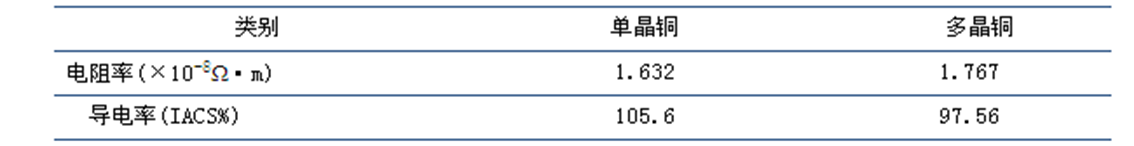

，在8K時(shí)高純單晶銅的導(dǎo)熱率為3.0×104W/mK？梢宰鳛槌瑢?dǎo)芯線的熱穩(wěn)定體,在過冷超流氦中具有較低的熱耗散，能通過很強(qiáng)的電流密度。

　　d．組織致密

，單晶銅密度8.932g/cm3，達(dá)到銅的理論密度8.932g/cm3

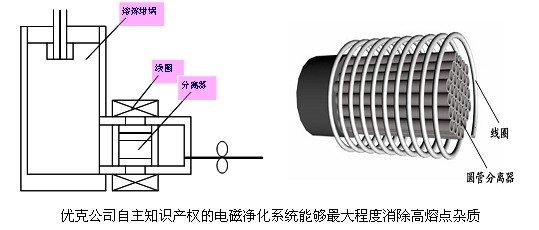

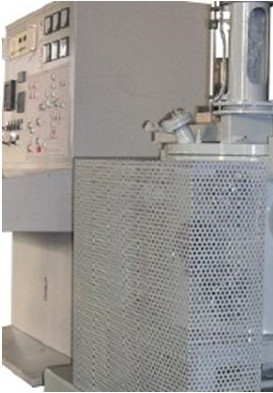

　　單晶銅在制造過程中采用了定向連續(xù)散熱方式，晶體也沿著特定的方向按照完全的長(zhǎng)程有序方式生長(zhǎng)

，具有穩(wěn)定的晶體結(jié)構(gòu)和致密的組織，并避免了鑄造缺陷的產(chǎn)生，制備的超微細(xì)絲具有光潔的表面質(zhì)量。

　　e．延展性高

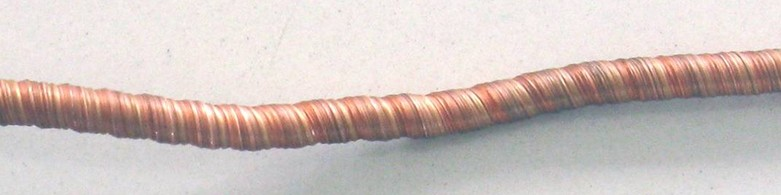

，普通銅材扭轉(zhuǎn)16圈即斷，單晶銅材可扭轉(zhuǎn)116圈

　　單晶銅具有穩(wěn)定連續(xù)的組織結(jié)構(gòu)

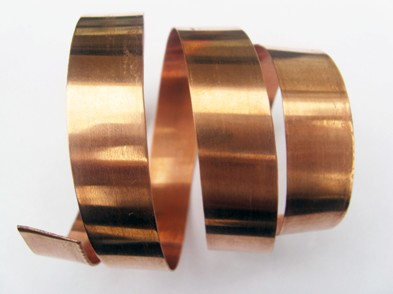

，晶體結(jié)構(gòu)表現(xiàn)出嚴(yán)格的各向同性，當(dāng)晶體受到外力作用時(shí)，金屬正離子間滑動(dòng)而不斷裂（因?yàn)橹車匀挥凶杂呻娮樱憩F(xiàn)出良好的延展性。高純單晶銅冷壓延變形率達(dá)到6000%以上，且銅帶邊緣不產(chǎn)生任何裂紋（普通無氧銅在冷壓延變形率達(dá)到1000%時(shí)就在邊緣產(chǎn)生裂紋），直徑為∮8mm的單晶銅桿不加任何退火可壓延成∮0.006mm的銅箔

• 上一篇：沒有了;
• 下一篇：高純單晶銀線
